围墙模具

围墙模具是钢模铸造,整套模具包含墙板、围墙柱子、柱帽、压顶和护脚。

√ 装配式组合结构,分块组装操作简单;

√ 外形美观大方、安装方便;

√ 缩短工期、质量达标、可重复利用;

√ 维护成本低,围墙由多个构件组合而成,出现破损等问题可单独更换;

√ 模具可做平模或立模,可挑选性强并且使用寿命长;

装配式围墙

围墙模具

  围墙柱子分为转角柱子、双缝柱子和单缝柱子;转角柱在90°方向各有一个卡缝用在围墙拐弯的地方;双缝柱子在对面180°方向各有一个卡缝用在围墙平面连接处;单缝柱子只在一个面有卡缝用在围墙尽头。模具采用3mm厚钢板加工制作,边框使用角钢固定,柱子一般0.3米见方,柱子四角可做成圆弧状。单缝柱子可做平模也可做立模,双缝柱子和转角柱子一般做成立模。

  围墙板模具采用4mm-6mm主面板支撑,勒筋为6mm*80mm加强筋固定,目前多做成立模,一出二款式。部分地区对墙板使用要求比较低,可以做成平模或者边框模,只不过平模会有一面不光滑,边框莫双面都不光滑。立模的话双面平滑,做出的墙板看起来更加美观大方。模具的下方有槽钢做支撑,两侧钢板使用螺栓连接,墙板模具上方用对拉螺栓固定。

  围墙压顶模具、柱帽模具和护脚模具均是采用钢模板焊接制作,结构按照相应围墙相应尺寸配套定做,与柱子和围墙板严丝合缝连接,使用方便。

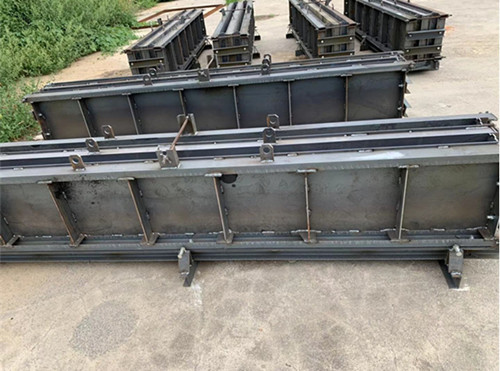

        围墙板模具                                                                       柱子模具

                    围墙板模具                                                                                                          围墙柱子模具

        围墙压顶模具                                                                       围墙柱帽模具

                   围墙压顶模具                                                                                                        围墙柱帽模具

 常用围墙尺寸
 围墙长度  围墙高度  墙厚 材质
 2米  2米  6cm  Q235钢板
 2.5米  2.4米  8cm  主板:4mm-6mm
 3米  2.5米  10cm  筋板:5mm*60mm、6mm*80mm
