遮板模具

  遮板模具主要运用在铁路桥梁建设上,作为桥边栏杆和声屏障的载体。是一种钢筋混凝土预制构件,型号根据用途不同分为多种,具体是F型和H型,外形大体上基本一致,只有一些细微的外观变化和尺寸差别。

遮板模具

遮板模具

  桥梁遮板的用量很大,有些地形复杂的地区桥梁的建设能占到总工程量的30%以上,遮板安装在桥梁两侧边,除了承载栏杆和声屏障以外还有装饰美观的作用。钢筋混凝土遮板生产的质量对于桥梁建设来说非常重要,因此施工方要严格控制遮板制造和安装。好的砼遮板被生产出来离不开好的模具的支持,我厂定做的遮板模具经过多年改进已经达到工艺新、技术成熟的要求规范。

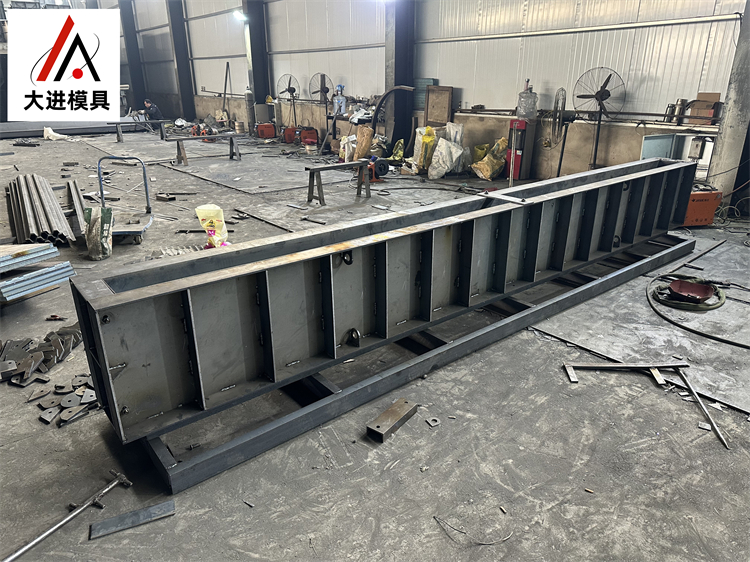

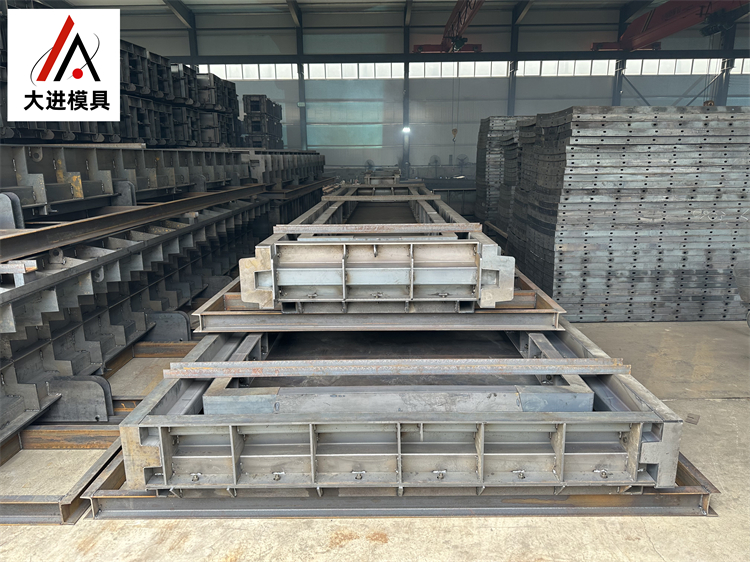

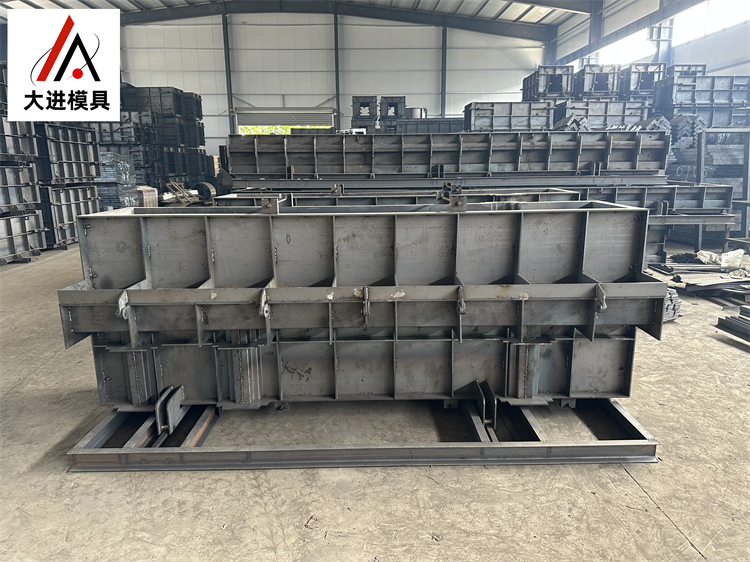

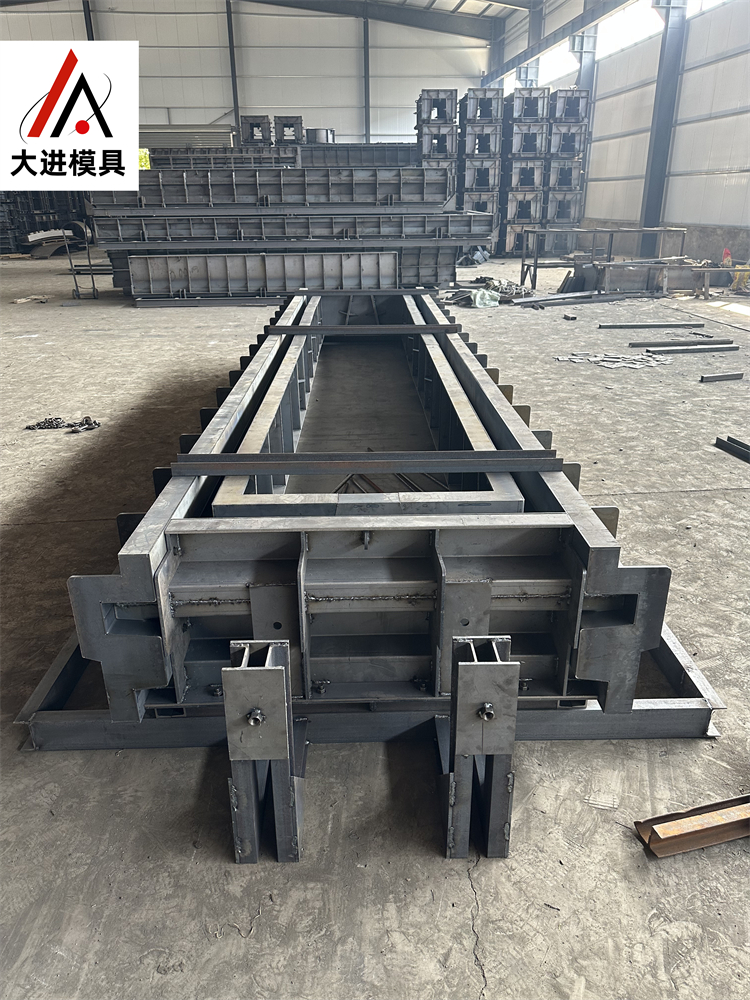

  遮板制造施工工艺流程:模具组装→模具浇筑→蒸汽养护→拆模脱模→洒水养护和储存这五个主要工序;我厂专注于第一道模具制作工序,模具采用6mm钢板制作完成坚韧耐用,其主要结构为1块底板、5块边板和1块顶板组成。部分型号遮板模具会在底部做支撑,钢板使用螺栓或者弹簧固定,连接方式甲方可根据实际需要作出自己的选择。增加槽钢底盘可以让模板不与地面直接接触,弹簧连接拆卸更加方便并且震动时不会对连接处造成损伤。











 遮板配件表
 直径(mm)  每根长(mm) 每米重(kg/m)   F1型  F2型  F3型  F4型  F5型
 10  1284  0.617  根数  重量(kg)  根数  重量(kg)  根数  重量(kg)  根数 重量(kg)  根数  重量(kg)
 10  1472  0.617  10  7.922  12 9.507  13  10.299  10  7.922  7.130
 8  F1-2036;F2-2368;F3-1818;F4-1718  0.395  16  14.532 20  18.164  23 20.889  18  16.348  17  15.440
 8  700  0.395  11  8.846 11  8.846  11  10.289  11  7.899  11  7.465
       16 4.866  20  6.083  23  6.995  18  5.475  17  5.171
 预埋件  钢板(kg)  3.39 3.39  6.78  3.39  3.39

 M16U型螺栓(kg)

2.00 2.00  4.00 2.00  2.00
 HPB300钢筋(kg)  13.71 14.93  17.28  13.37   12.64
 HRB400钢筋(kg)  22.45 27.67  31.19  24.27  22.57
 Q235B钢料(kg) 3.39  3.39  6.78  3.39  3.39
 45#钢调制热处理(kg) 2.00  2.00  4.00  2.00  2.00
 C40混凝土(m³)  0.28  0.28  0.33 0.25  0.24

遮板1遮板遮板2

遮板构造和成品图
