混塔型风电基础模板有哪些结构组成

    混塔型风电基础为空腔环形，混塔型风电基础模板是内外双层分片组合钢模，分为外下模板、内下模板、外上模板、内上模板、扇形模板、二次灌浆模板，每层模板又分为若干个相同的小块模板组成，通过螺栓组装。

    一、主体模板部件
    1. 外模（外侧环形模板）

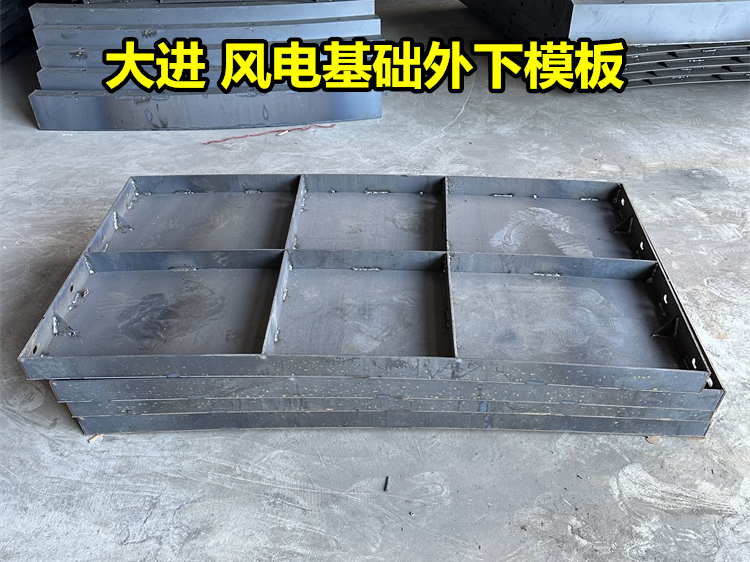

    外下模板：基础下部外圈圆弧板

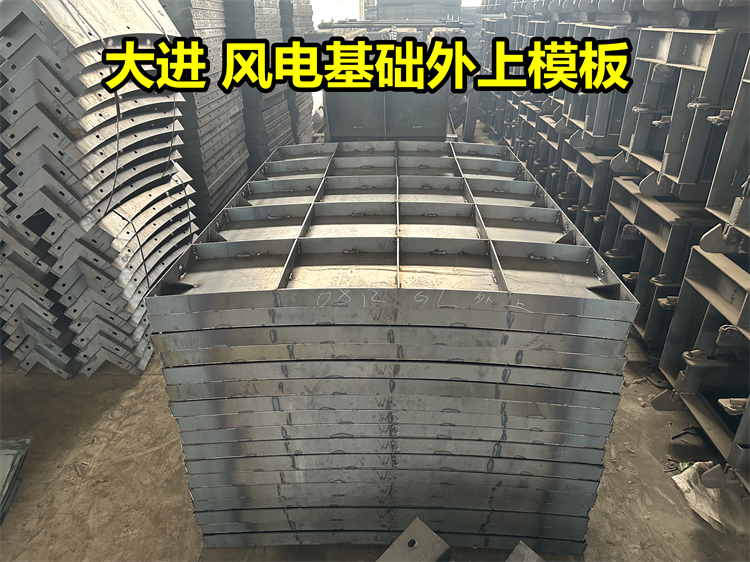

    外上模板：基础上部外圈圆弧板
    分片拼装成外圈圆环，承受外侧混凝土侧压力。

    2. 内模（内侧空腔模板，混塔独有）

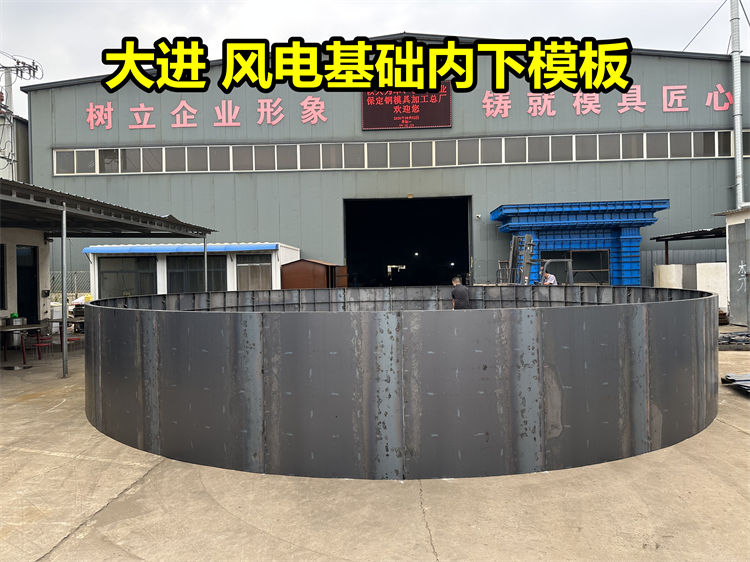

    内下模板：空腔下部内侧弧板

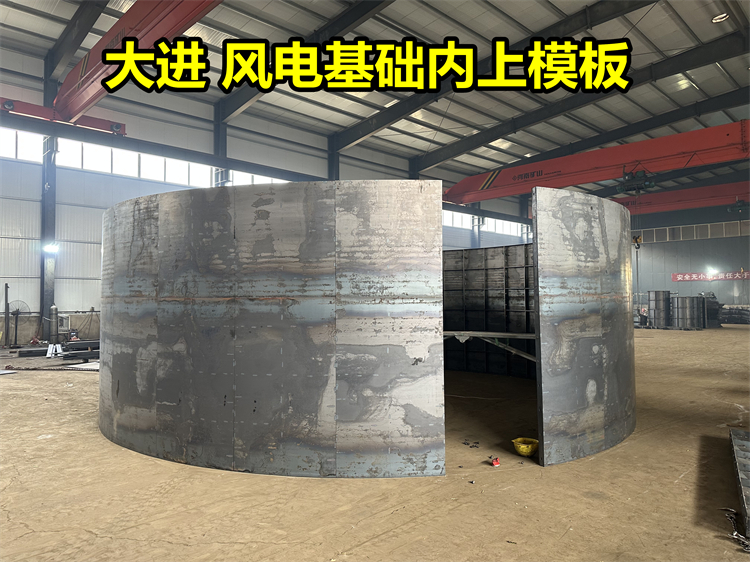

    内上模板：空腔上部内侧弧板
    形成中间空心腔体，内外模之间浇筑环形混凝土。

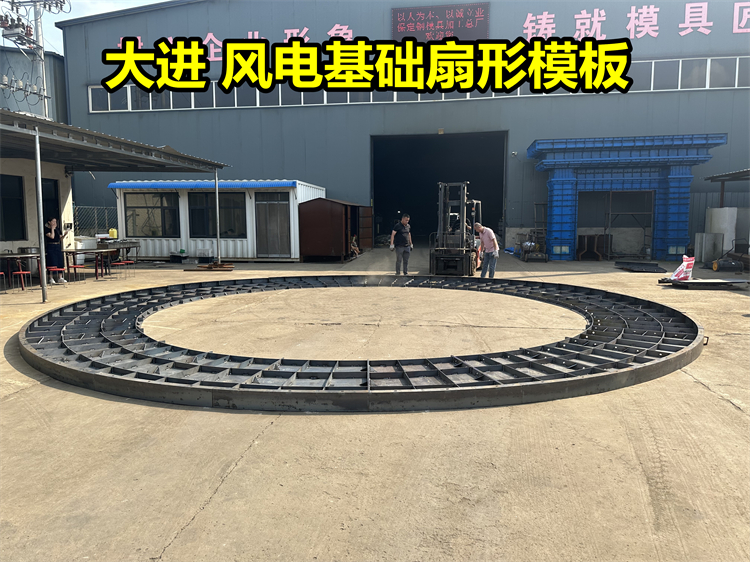

    3. 扇形连接板（扇形板）
    连接内模与外模上下过渡部位，实现空腔悬挑部位成型，是混塔模板标志性零件。

    4. 盖板/上盖模板、盖板槽
    用于基础顶部、空腔上口封堵，预留锚栓、灌浆孔位。

    5. 二次灌浆模板
    塔筒法兰位置专用模板，用于后期二次灌浆成型，保证法兰面精度。

    二、混塔型风电基础模板自身构造（单块模板）
    • 面板：Q235B钢板，主板厚度3.5mm，直接接触混凝土，保证表面光洁度。
    • 加强筋：背部焊接竖向、横向筋板，筋板厚度6mm，宽度60mm，抵抗混凝土侧压，防止鼓模变形。
    • 吊耳：用于吊装、转运模板。
    • 拼接法兰、螺栓孔：分片之间用高强螺栓连接，缝隙严密，防漏浆。

    三、配套辅助构件（现场支模体系）
    M14连接螺栓。
