桥梁工程外跨式防撞护栏模板 图文介绍

    防撞护栏模板在桥梁工程中是常用到的产品，今天，为大家推荐一款外跨式防撞护栏模板，接下来，从模板的结构、尺寸、材质等方做出介绍。

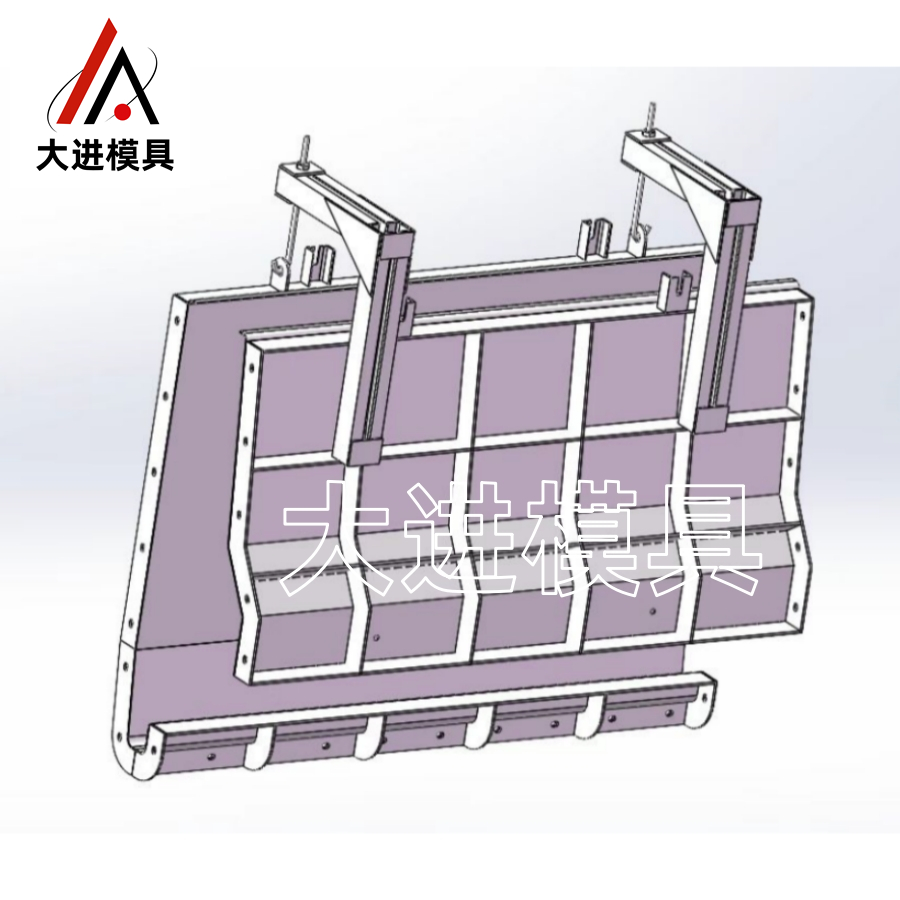

    防撞护栏模板有前后两组模板构成，前模板为一体式，后模板有三块模板组成，需要在前侧模板顶端安装支架，用于固定后侧模板，合理的设计结构使其更好拆模，以下是模板的安装示意图：

    以上防撞护栏模板长度为2米/节，前模板高度1010mm，后模板高度1410mm，该模板为定制模板，尺寸按照防撞护栏施工图纸定做。

    防撞护栏模板材质为钢模板，选用Q235B钢板焊接成型，板厚3.75mm，筋板80*8mm，支架8号国标槽钢，材质具备足够的刚度和强度，有着超强的抗变形能力，有效保障工程质量。

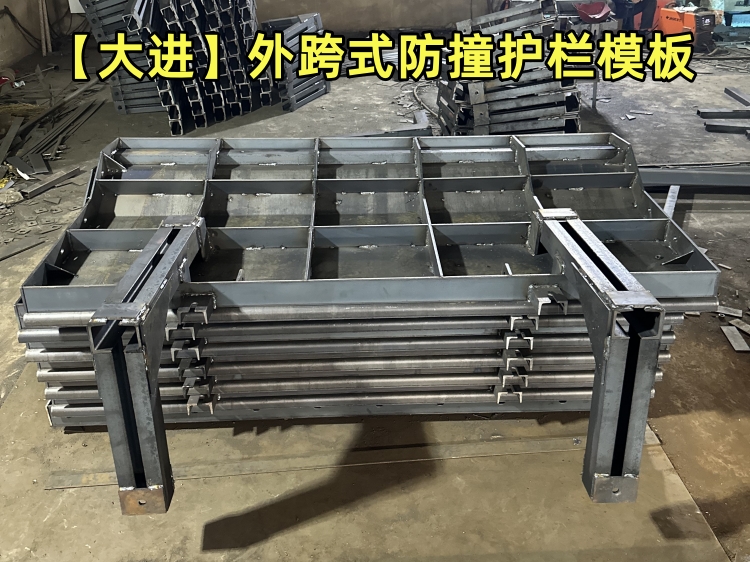

防撞护栏模板图片
