人字形骨架模板结构设计与制作工艺

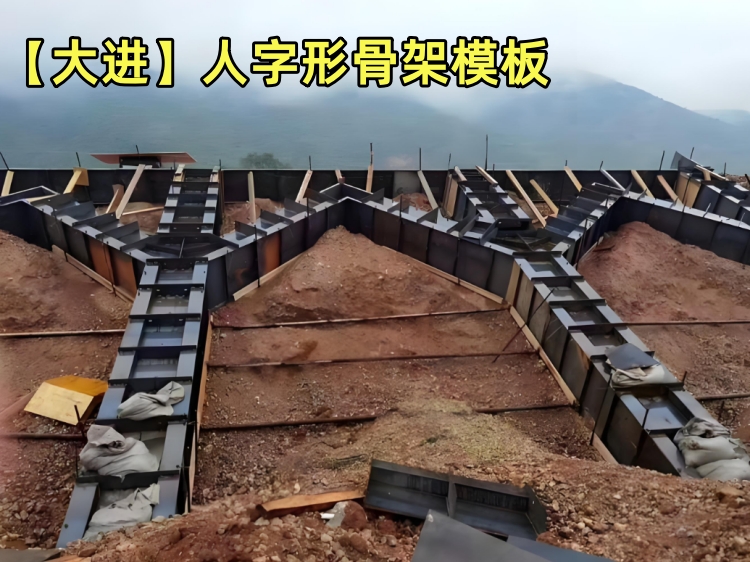

    人字形骨架模板主要用于高速公路两侧边坡防护工程，因此也叫人字形护坡模板，它属于现浇模板，通过现场支模，将混凝土骨架一体浇筑成型，接下来，为大家详细介绍一下人字形骨架模板的结构设计及制作工艺。

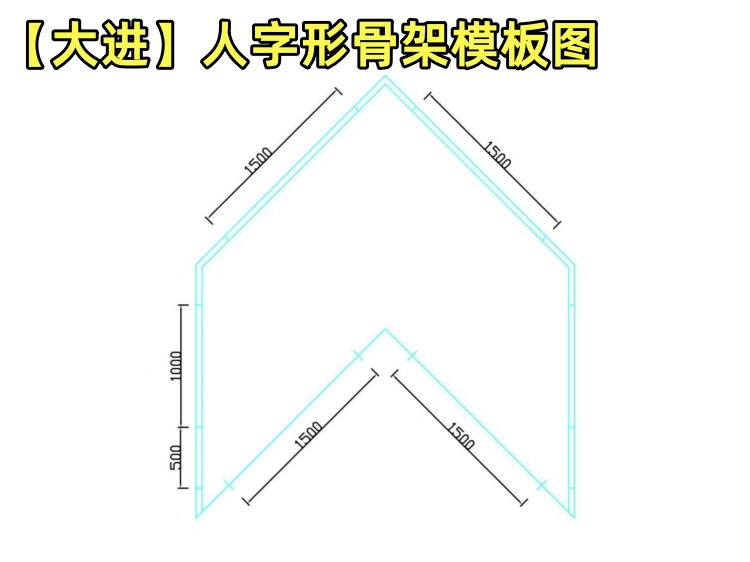

    人字形骨架模板由多块模板组成，包含拐角模板、直板、截水沿模板，配件包含长拉杆、短拉杆、螺栓。，以下是人字形骨架模板的结构设计图，可供参考：

    人字形骨架模板为钢模板，选用Q235钢板制作，经过激光切割、折弯、焊接、打磨多道工序制作成型，模板外侧有加强筋，可确保模板的强度，防止变形。

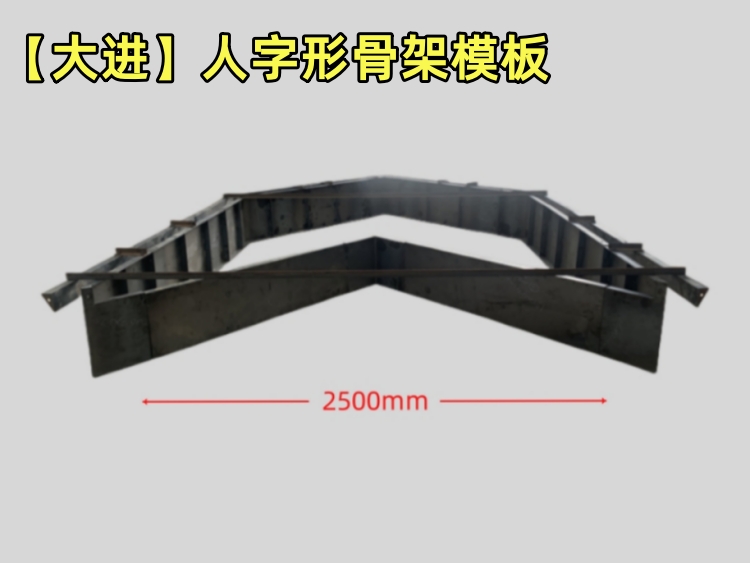

    人字形骨架模板宽度尺寸通常为2.5米或3米，深度有20多公分、30多公分、40多公分等，详细尺寸按需按照施工图纸定做。

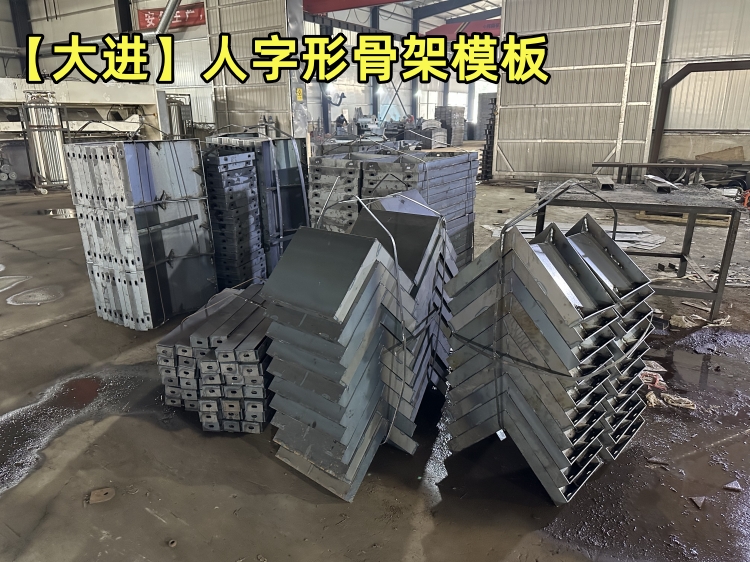

人字形骨架模板图片
