农田水利灌溉工程的几种混凝土构件介绍

一、预制混凝土圆管

  是小型农田水利工程中普遍使用的预制构件。但是目前水利部门还是很少预制小型水库及池塘专用的预制管,一般都是购买城市建筑构物用的各类预制管道,应用在水利工程中显然不适合的。根据灌溉面积和水坝高的关系,我们设计出三种尺寸的定型混凝土预制管,并且可以进行批量生产。这三种预制混凝土管,即:管径20cm、壁厚3cm适用于灌溉面积在500模以下的农田,坝高在8米以下的水库;管径25cm、壁厚5cm适用于灌溉面积在500-800亩的农田,坝高在12米以下的水库;管径30cm、壁厚8cm适用于灌溉面积在1000亩的农田,坝高在16米以下的水库。

  直径大于50cm的水管需要放置钢筋,这种规格的钢筋混凝土构件需要根据实际的具体条件进行设计,使用定型的预制管并不合适。并且这种管因为重量大、运输不方便,也不适合在预制厂统一预制后再运送到工地上安装。不过如果所需求的数量比较大的话,可以在模具加工厂订购相应的定型模具在工地旁进行预制并安装。

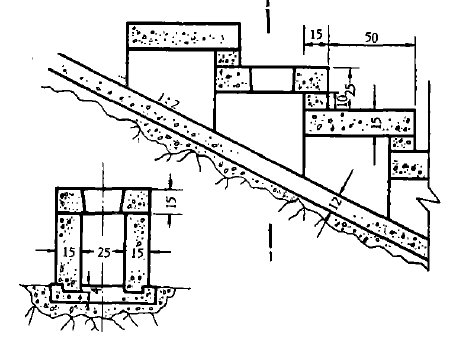

二、装配式混凝土方形斜管

  装配式混凝土方形斜管可以作为中小型水库的防水设备。它由三部分组成,即:底板、侧墙、盖板。底板背面用人工加糙,使能用水泥砂浆或混凝土和地基较好凝结。底板正面有两条12厘米宽的槽,槽深4厘米,侧墙下部有一条凸出的键形体,宽10cm,厚4cm,安装时和底板上的槽相配合,用水泥砂浆嵌固。底板每块预制构件长度与斜管每级长度相同。

斜管

  这种结构比一般混凝土斜管可以节省混凝土工程量10-15%,可以节省模板60%以上,施工方便迅速。

三、装配式混凝土分水闸

  这种形式的分水闸,在大中型灌溉工程的渠系配套中,可以广泛应用;对于小型截制闸也能适用。这种分水闸的特点是:底板就地浇捣,闸墩是空心的箱形预制构件,在内部填充砂石,以维持稳定。每个闸墩由8个预制构件组成,分四层,每层有两个预制构件,每层高度40cm。嵌入底板深度20cm,闸墩盖板厚10cm。每层之间用水泥砂浆固结。同层的两个构件上预留两个圆孔,直径14厘米,安装时内插φ14-16毫米的钢筋灌入高标号水泥砂浆,填满孔洞,借钢筋的拉力,使两个构件连接在一起。

  预制农田水利钢筋混凝土构件所需的模具:● 水渠模具
